[FAQ] Диагностика PS3 по UART

[wlad69]

...ещё один глупый вопрос

при нажатии старт ничего не происходит , хоть час жди

[D777]

wlad69, что конкретно вам сейчас нужно? Если работают внешние команды считывайте по одной все 20 ошибок и все.
errlog get 01
Потом
errlog get 02
И тд.

[wlad69]

Сообщение от D777 wlad69, что конкретно вам сейчас нужно? Если работают внешние команды считывайте по одной все 20 ошибок и все. errlog get 01 Потом errlog get 02 И тд.

у меня сбита контрольная сумма


а теперь такая картина при наружней диагностике, и не важно подключен или нет пин Диагностики на массу

[D777]

wlad69,

Сообщение от wlad69 ERR 00: 00000000 A0403034 0B4A344F ERR 01: 00000000 A0404441 0B4A344F ERR 02: 00000000 A0403034 0B4A3449 ERR 03: 00000000 A0404441 0B4A3449 ERR 04: 00000000 A0403034 0B495DDA ERR 05: 00000000 A0404441 0B495DDA ERR 06: 00000000 A0403034 0B495DD4 ERR 07: 00000000 A0404441 0B495DD4 ERR 08: 00000000 A0403034 0B495D6B ERR 09: 00000000 A0404441 0B495D6B ERR 10: 00000000 A0403034 0B495BE7 ERR 11: 00000000 A0404441 0B495BE7 ERR 12: 00000000 A0403034 0B495B5A ERR 13: 00000000 A0404441 0B495B5A ERR 14: 00000000 A0403034 0B495B26 ERR 15: 00000000 A0404441 0B495B26 ERR 16: 00000000 A0403034 0B495676 ERR 17: 00000000 A0404441 0B495676 ERR 18: 00000000 A0403034 0B495668 ERR 19: 00000000 A0404441 0B495668 Доброго, три года лежала приставка, сын попросил показать на чем играли, за три дня научился прошивать,вспомнил как играть через некоторое время получил при включении на несколько секунд зеленую,кратковременно желтая, потом три писка и моргающий красный, снял логи и читая потерялсо совсем, и южный мост(хотя работало все) и ребол и неисправность самого процессора, если не там спрашиваю , снесите и пожалуйста направте где можно спросить CECHK08 8C 80G 4.92.2 CFW

у вас уже был лог ошибок сейчас вы что хотите? вам сказали что это отвал, вы полезли скальпировать оторвали слой по краям проца, дальше зачем полезли в контрольные суммы? Где расписанная логика действий, что и для чего делается? Вам так никто не поможет, потому что вместо того чтобы устранять первопричину вы повредили прошивку сискона по всей видимости. Вы должны были либо сделать реболл, очистить ошибки получить новые и делать выводы либо обратиться к мастеру который сможет сделать реболл. Дальше нет смысла копать вашу приставку.

[wlad69]

Сообщение от D777 wlad69, у вас уже был лог ошибок сейчас вы что хотите? вам сказали что это отвал, вы полезли скальпировать оторвали слой по краям проца, дальше зачем полезли в контрольные суммы? Где расписанная логика действий, что и для чего делается? Вам так никто не поможет, потому что вместо того чтобы устранять первопричину вы повредили прошивку сискона по всей видимости. Вы должны были либо сделать реболл, очистить ошибки получить новые и делать выводы либо обратиться к мастеру который сможет сделать реболл. Дальше нет смысла копать вашу приставку.

вот в принципе и хотел узнать,
что неумелыми действиями мог положить сискон и что не имеет смысла искать дальше способы прошить\восстановить\сбросить его

[D777]

Сообщение от D777 через некоторое время получил при включении на несколько секунд зеленую,кратковременно желтая, потом три писка и моргающий красный,

В первую очередь это видеочип, пол интернета с этой ошибкой.

[D777]

Сообщение от D777 A0403034 эта ошибка означает плохой контакт или отсутствие контакта вовсе нужен реболл гпу, юга или проца.

Другими словами эта ошибка говорит что где то утерян контакт, но не говорит где точно.
A0404411= ERROR ON RSX SPI?
Чего тут противоречивого? у любого видеочипа есть встроенная память для того чтобы прошивка видеокарты понимала какой это чип. Если конкретнее надо было делать реболл видеочипа а уже потом снова проверять ошибки.

[wlad69]

Сообщение от D777 Другими словами эта ошибка говорит что где то утерян контакт, но не говорит где точно. A0404411= ERROR ON RSX SPI? Чего тут противоречивого? у любого видеочипа есть встроенная память для того чтобы прошивка видеокарты понимала какой это чип. Если конкретнее надо было делать реболл видеочипа а уже потом снова проверять ошибки.

ммм, не 4411 а 4441 ошибка

[wlad69]

Сообщение от D777 Другими словами эта ошибка говорит что где то утерян контакт, но не говорит где точно. A0404411= ERROR ON RSX SPI? Чего тут противоречивого? у любого видеочипа есть встроенная память для того чтобы прошивка видеокарты понимала какой это чип. Если конкретнее надо было делать реболл видеочипа а уже потом снова проверять ошибки.

вот и хотел подробнее через внутреннюю диагностику может что узнать , больше информации, но тут что уже,
после драки кулаками не машут, наверное пока на полку и может кто то действительно сталкивался с такой проблемой, невозврата контрольной (((

wlad69 добавил 19.06.2025 в 22:36

Сообщение от D777 В первую очередь это видеочип, пол интернета с этой ошибкой.

теперь даже если отреболлить видео, то если не разобраться с сисконом то овчинка выделки не стоит

wlad69 добавил 19.06.2025 в 22:49
и даже теперь сбивает с толку
что до скальпирования эти ошибки были что после(может говорить что не потревожен главный процессор , через микроскоп явного не видно, больше как стертость маски)
а скрипт одинаково работает для наружней и внутренней диагностики

почему в командной не отображаются ответы а только в графическом...
...и так по кругу
появилась ошибка сбой питания 12в


может всетаки что то с Питоном(скриптом), по наружней все отрабатывает без проблем

[Viktor_Blond]

Вдохновившись работами sin89rus по франкенштейну решил попробовать свои силы в этом.

Прислали две фатки замученные CECHK. Задача стояла собрать из двух одну.
В одной оказалась плата DIA-001 (CELL 65нм RSX 90нм), во второй как и должно быть плата DIA-002 (CELL 65нм RSX 65нм).
В DIA-001 мертвый RSX, в DIA-002 мертвый CELL (скол на кристалле и трещина по всему кристаллу).
Соотвественно пересаживаю RSX 65нм на DIA-001, переобучаем сискон, перепаиваем резистор и делаем вольтаж мод (только после удачного запуска).
Переобучил сискон быстро, поправил суммы, а вот с резистором вышло по другому. На платах DIA-001(002) он в другом месте и другие номиналы. Сравнил две платы вызвонил, перепаял. Пересаживаю RSX, включаю и хрен вам 3034. Переменных много, где искать хз.
Замечаю ошибку 4401 и решаю отреболить CELL. Реболл, включение и заветный зеленый огонек и не тухнет и не мигает. Победа!
Всё реально было бы желание и терпение.

[sin89rus]

Сообщение от Viktor_Blond Вдохновившись работами sin89rus по франкенштейну решил попробовать свои силы в этом. Прислали две фатки замученные CECHK. Задача стояла собрать из двух одну. В одной оказалась плата DIA-001 (CELL 65нм RSX 90нм), во второй как и должно быть плата DIA-002 (CELL 65нм RSX 65нм). В DIA-001 мертвый RSX, в DIA-002 мертвый CELL (скол на кристалле и трещина по всему кристаллу). Соотвественно пересаживаю RSX 65нм на DIA-001, переобучаем сискон, перепаиваем резистор и делаем вольтаж мод (только после удачного запуска). Переобучил сискон быстро, поправил суммы, а вот с резистором вышло по другому. На платах DIA-001(002) он в другом месте и другие номиналы. Сравнил две платы вызвонил, перепаял. Пересаживаю RSX, включаю и хрен вам 3034. Переменных много, где искать хз. Замечаю ошибку 4401 и решаю отреболить CELL. Реболл, включение и заветный зеленый огонек и не тухнет и не мигает. Победа! Всё реально было бы желание и терпение.

Достойный результат занимательного времяпровождения.
Как понимаю пломбы уже не было и, соответственно, вывод о том, что отвал cell происходит по причине того, что при замене пасты тянут на этих мелких платах со стороны ЦП, верный.

Ни разу, на текущий момент, не встречал отвал cell на пломбированных и непадавших фатках, если иная статистика, делитесь.

[Viktor_Blond]

Сообщение от sin89rus Достойный результат занимательного времяпровождения. Как понимаю пломбы уже не было и, соответственно, вывод о том, что отвал cell происходит по причине того, что при замене пасты тянут на этих мелких платах со стороны ЦП, верный. Ни разу, на текущий момент, не встречал отвал cell на пломбированных и непадавших фатках, если иная статистика, делитесь.

Пломб на приставках не было, зато платы были во флюсе, щедро залитом. Грели и RSX и CELL. Плата была кривая даже, выравнивал нагревом на нижнем.
На второй плате был сколот CELL (трещина через весь чип). Что с ним делали не понятно.

Вообще когда я вижу пропаянный HDMI разъем, я понимаю что пытались чинить в теле-ателье

[Viktor_Blond]

Сообщение от sin89rus Достойный результат занимательного времяпровождения. Как понимаю пломбы уже не было и, соответственно, вывод о том, что отвал cell происходит по причине того, что при замене пасты тянут на этих мелких платах со стороны ЦП, верный. Ни разу, на текущий момент, не встречал отвал cell на пломбированных и непадавших фатках, если иная статистика, делитесь.

PS3 Fat CECHH, при вкл. сразу желлтый огонь. CELL(65нм) в кз полном, отпаял с платы, кз на чипе.
Сдуваю конденсаторы с чипа, кз пропало, сопротивление 6 Ом, все конденсаторы в кз. Чип не грели, реболла не было. Встречалось ли такое? Ставить без кондеров?

[IMG][/IMG]

[IMG][/IMG]

[IMG][/IMG]

[sin89rus]

Viktor_Blond,
Встречался единственный cell 65 с КЗ, тоже плата девственная с рабочим rsx, снял конденсаторы, КЗ в ядре кристалла.
Возьми с треснутого донора из предыдущего поста, голым садить не стоит, все фильтры однозначно не лишние.
Интересный случай, если так, даже фантастический.

[Viktor_Blond]

Сообщение от sin89rus Viktor_Blond, Встречался единственный cell 65 с КЗ, тоже плата девственная с рабочим rsx, снял конденсаторы, КЗ в ядре кристалла. Возьми с треснутого донора из предыдущего поста, голым садить не стоит, все фильтры однозначно не лишние. Интересный случай, если так, даже фантастический.

Хорошо попробую. Как сделаю отпишусь. Спасибо за помощь!

[wlad69]

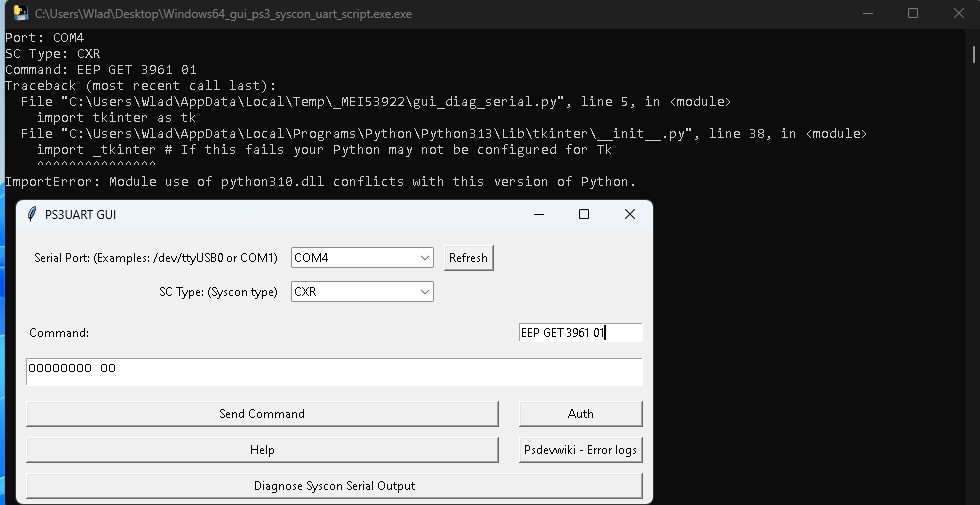

...нет , запутался окончательно, питон меня задавил,
только смог добиться при отсылке команды в виндовом терминале получать эхо,
чем больше читаешь, пытаешься вникнуть тем больше путанницы,
если наружняя и внутренняя диагностика по разному шифруются, то у меня получается при внутренней нет дешифрования от сискона (((

[Viktor_Blond]

Сообщение от wlad69 ...нет , запутался окончательно, питон меня задавил, только смог добиться при отсылке команды в виндовом терминале получать эхо, чем больше читаешь, пытаешься вникнуть тем больше путанницы, если наружняя и внутренняя диагностика по разному шифруются, то у меня получается при внутренней нет дешифрования от сискона (((

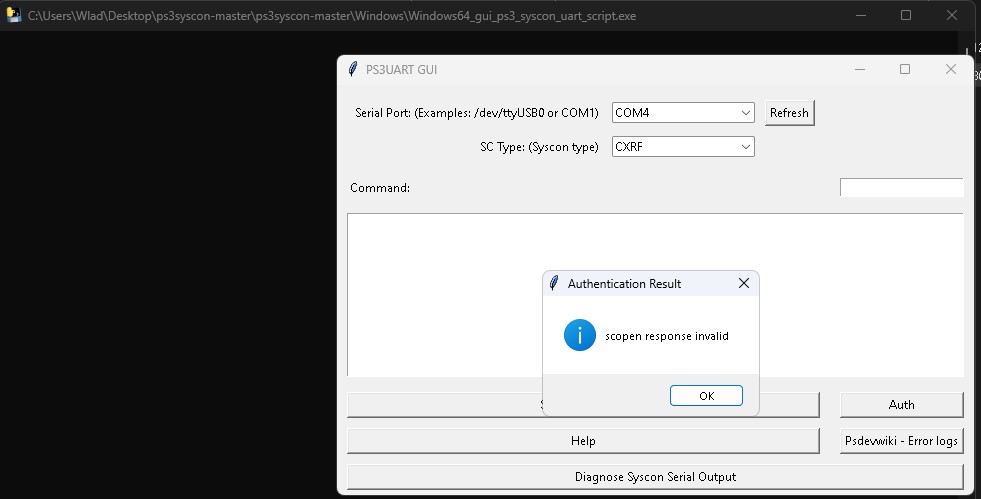

Вчера пробовал подключить плату JTP-001 и считать ошибки. Так вот ни как не хочет подключаться с Windows64_gui_ps3_syscon_uart_script, постоянно ошибка Авторизации. А вот с SysconReader удалось подключиться и считать, правда только с 3-4 попытки, тоже ошибки авторизации постоянно валяться.

[wlad69]

Сообщение от Viktor_Blond Вчера пробовал подключить плату JTP-001 и считать ошибки. Так вот ни как не хочет подключаться с Windows64_gui_ps3_syscon_uart_script, постоянно ошибка Авторизации. А вот с SysconReader удалось подключиться и считать, правда только с 3-4 попытки, тоже ошибки авторизации постоянно валяться.

не думаю что нет способа для восстановления контрольной суммы,
как получилось у меня -
- сбил сумму, переключился во внутреннюю диагностику,
не смог вернуть сумму как ни делал(все это получилось на виндовом скрипте и легко без бубнов и танцев),
а теперь не заходит во внутреннюю никак(со сменой операционной, питонами, адаптерами и т.д.) заходит только во внешнюю и без котакта DIAG на GND(если он на GND то никакой авторизации , только ошибка)
не пробовал только сменить ПК уже для очистки подозрений
потерял смысл реболлинга(если даже это заработает), то включить то никак не получится

[wlad69]

...а никто не пробовал подключить DIAG не к GND а к питанию(высокий уровень)

[wlad69]

сегодня нашёлся еще один "свисток" в закромах,
та же картина,
наружняя отрабатывает, внутренняя нет
